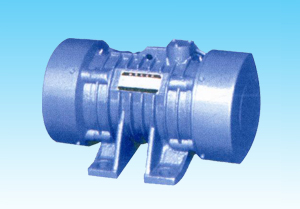

YZG型振動電機

產品品牌：恒杰
規格型號：

產品介紹

YZG三相異步振動電機 簡介
一、電機概況
YZG系列三相異步振動電機是我公司總結多年生產ZG系列慣性振動器的經驗，自行研制開發的。
YZG系列三相異步振動電機為機械通用型激振源，如振動給料機、振動輸送機、振動放礦機、振動落砂機、振動篩分機、料倉的振動閉塞裝置等。用于電力、機械、建材、礦山、鑄造、糧食、冶金、化工、港口等行業。

二、特點
YZG系列三相異步振動電機具有以下優點：
1、激振力與功率適當，機體質量輕、體積小。
2、利用平穩的回轉產生振動力，噪聲低。
3、全封閉結構，外殼護等IP54、IP55。
4、調節偏心塊夾角，就可實現無調整激振力。

三、使用條件
環境溫度：-15℃~+40℃ 緣等級：F
海拔：<1000m 電源頻率：50 Hz
電壓：380V 工作方式：連續S1
接法：Y/△ 安裝方式：任意方向

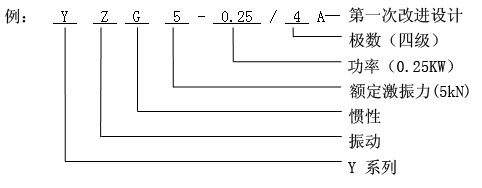

四、型號舉例

五、參數

序號	型號	額定激振力 kN	額定功率 kw	額定電流 A	額定轉速轉/分	額定電壓 V	溫升 K	絕緣等級	防護 等級	重量 kg
1	YZG1-0.09/2	0-1	0.09	0.32	2900	380	≤80	F	IP55	10
2	YZG2-0.18/2	0-2	0.18	0.59	2900					18
3	YZG8-0.25/2	0-3	0.25	0.78	2900					20
4	YZG5-0.37/2	0-5	0.37	1.10	2900					28
5	YZG10-0.75/2	0-10	0.75	1.96	2900					48
6	YZG20-1.5/2	0-20	1.5	3.67	2900					70
7	YZG30-2.2/2	0-30	2.2	5.10	2900					106
8	YZG50-3.7/2	0-50	3.7	8.43	2900					190
9	YZG1-0.09/4	0-1	0.09	0.35	1450					12
10	YZG2.5-0.12/4	0-2.5	0.12	0.49	1450					20
11	YZG5-0.25/4	0-5	0.25	0.85	1450					30
12	YZG8-0.37/4	0-8	0.37	1.18	1450					50
13	YZG10-0.55/4	0-10	0.55	1.76	1450					50
14	YZG16-0.75/4	0-16	0.75	1.94	1450					76
15	YZG20-1.1/4	0-20	1.1	2.85	1450					86
16	YZG30-1.5/4	0-30	1.5	3.76	1450					110
17	YZG40-2.0/4	0-40	2.0	4.70	1450					140
18	YZG50-2.2/4	0-50	2.2	5.55	1450					200
19	YZG60-3.0/4	0-60	3.0	7.36	1450					245
20	YZG80-5.5/4	0-80	5.5	11.5	1450					340
21	YZG100-7.5/4	0-100	7.5	16.88	1450					400
22	YZG1.5-0.12/6	0-1.5	0.12	0.5	960					20
23	YZG3-0.25/6	0-3	0.25	1.0	960					32
24	YZG5-0.37/6	0-5	0.37	1.36	960					55
25	YZG8-0.55/6	0-8	0.55	1.60	960					65
26	YZG10-0.75/6	0-10	0.75	2.46	960					78
27	YZG16-1.1/6	0-16	1.1	3.38	960					96
28	YZG20-1.5/6	0-20	1.5	4.48	960					120
29	YZG25-1.85/6	0-25	1.85	5.56	960					150
30	YZG30-2.2/6	0-30	2.2	6.20	960					200
31	YZG45-3.0/6	0-45	3.0	8.30	960					250
32	YZG50-3.7/6	0-50	3.7	9.38	960					300
33	YZG60-4.5/6	0-60	4.5	11.50	960					380
34	YZG80-5.5/6	0-80	5.5	13.6	960					420
35	YZG100-7.5/6	0-100	7.5	17.12	960					520
36	YZG1.5-0.18/8	0-1.5	0.18	0.86	720					32
37	YZG3-0.25/8	0-3	0.25	1.18	720					60
38	YZG5-0.37/8	0-5	0.37	1.76	720					80
39	YZG10-0.75/8	0-10	0.75	2.78	720					136
40	YZG16-1.1/8	0-16	1.1	4.08	720					150
41	YZG20-1.5/8	0-20	1.5	4.94	720					220
42	YZG30-2.2/8	0-30	2.2	6.7	720					350
43	YZG50-3.7/8	0-50	3.7	9.8	720					460

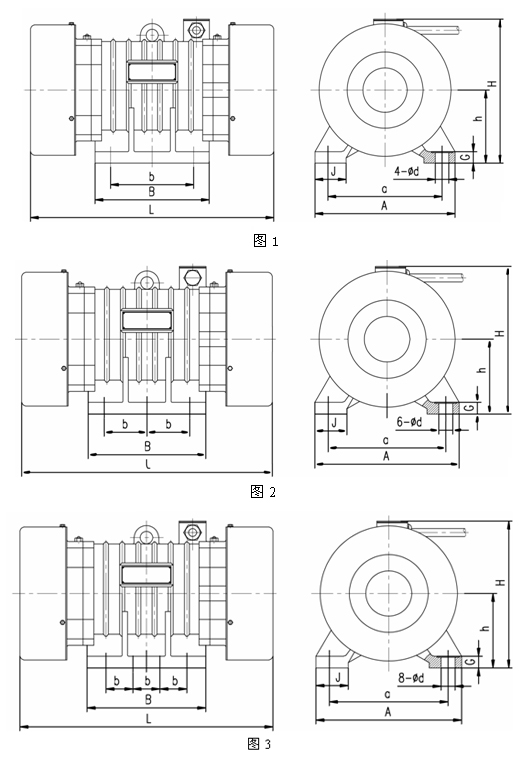

六、外型及安裝尺寸

單位：mm

序號	型號	L	B	b	A	c	h	H	G	d	圖型
1	YZG1-0.09/2	240	140	105	150	114	65	155	13	12	圖1
2	YZG2-0.18/2	240	140	105	150	114	65	155	14	12
3	YZG3-0.25/2	290	155	122	155	124	90	165	14	12
4	YZG5-0.37/2	310	155	122	155	124	90	165	14	12
5	YZG10-0.75/2	400	195	140	265	220	120	225	22	22
6	YZG20-1.5/2	440	215	150	320	260	140	290	24	26
7	YZG30-2.2/2	490	240	170	380	310	160	340	30	32
8	YZG50-3.7/2	570	300	220	430	350	180	380	34	38
9	YZG1-0.09/4	240	140	105	150	114	65	155	13	12
10	YZG2.5-0.12/4	290	155	122	155	124	90	165	14	12
11	YZG5-0.25/4	360	175	130	215	170	100	190	18	18
12	YZG8-0.37/4	390	200	140	270	220	120	240	22	22
13	YZG10-0.55/4	400	195	140	265	220	120	225	22	22
14	YZG16-0.75/4	440	215	150	320	260	140	290	24	26
15	YZG20-1.1/4	450	215	150	320	260	140	290	24	26
16	YZG30-1.5/4	490	240	170	380	310	160	340	30	32
17	YZG40-2.0/4	510	240	170	380	310	160	340	30	32
18	YZG50-2.2/4	570	300	220	430	350	180	380	34	38
19	YZG60-3.0/4	620	300	220	430	350	180	390	34	38
20	YZG80-5.5/4	680	360	250	460	380	200	440	38	38	圖2
21	YZG100-7.5/4	740	380	280	530	440	220	460	38	45	圖2
22	YZG1.5-0.12/6	256	130	90	180	150	90	200	14	14	圖1
23	YZG3-0.25/6	330	150	110	220	180	100	210	18	18
24	YZG5-0.37/6	402	195	140	265	220	120	225	22	22
25	YZG8-0.55/6	410	195	140	265	220	120	225	22	22
26	YZG10-0.75/6	430	215	150	320	260	140	290	24	26
27	YZG16-1.1/6	460	215	150	320	260	140	290	24	26
28	YZG20-1.5/6	520	240	170	380	310	160	340	30	32
29	YZG25-1.85/6	550	240	170	380	310	160	340	30	32
30	YZG30-2.2/6	580	290	220	430	350	180	380	34	38
31	YZG45-3.0/6	610	290	220	430	350	180	380	34	38
32	YZG50-3.7/6	650	360	250	460	380	200	440	38	38
33	YZG60-4.5/6	670	360	250	460	380	200	440	38	38
34	YZG80-5.5/6	710	380	280	530	440	220	460	40	45	圖2
35	YZG100-7.5/6	865	440	140	530	440	240	467	36	45	圖2
36	YZG135-9.0/6	985	510	140	600	480	265	520	38	45	圖3
37	YZG160-11.0/6	998	510	140	600	480	265	520	38	45
38	YZG180-13.0/6	970	510	140	610	520	290	570	38	45
39	YZG30-2.2/8	700	330	250	460	380	200	420	38	38	圖1
40	YZG50-3.7/8	760	380	280	530	440	220	460	40	45	圖1
41	YZG1.5-0.18/8	330	150	110	180	180	100	210	18	18	圖1
42	YZG3-0.25/8	420	195	140	265	220	120	230	22	22	圖1
43	YZG5-0.37/8	460	215	150	320	260	140	300	24	26
44	YZG10-0.75/8	496	240	170	380	310	160	340	30	32
45	YZG16-1.1/8	560	240	170	310	310	160	340	30	32
