ZFB型防閉塞裝置
1、用途及特點

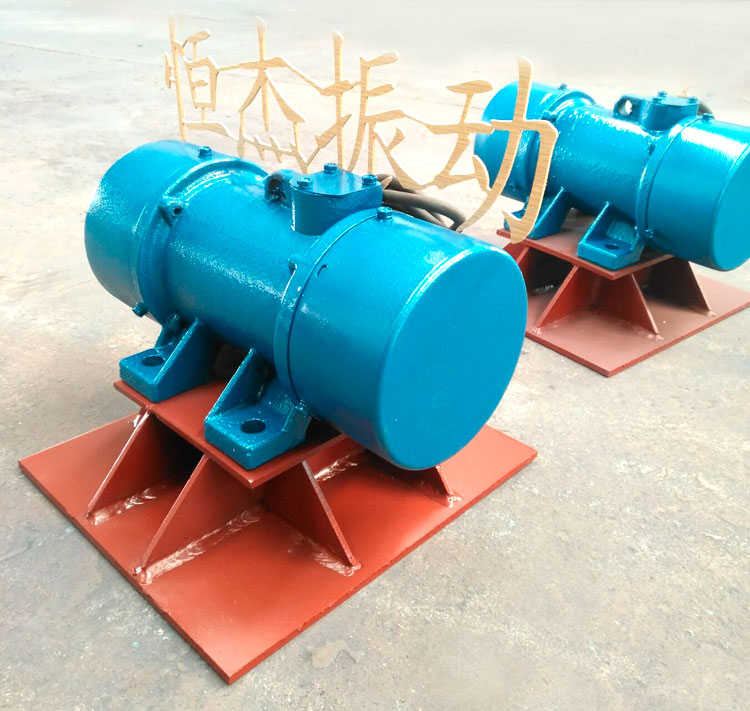

ZFB系列倉壁振動器是一種直接安裝在料倉下部的新型振動破拱設備。該機體體積小，重量輕，結構簡單，使用方便，是取代電磁式、附著式防閉塞裝置產品。
2、工作原理及結構特點
ZFB系列倉壁振動器是利用新型振動電機旋轉產生的離心作用，使該機振動，從而減少物料與倉壁的摩擦及料倉物料間穩定性，從而使物料順利從倉口排出。

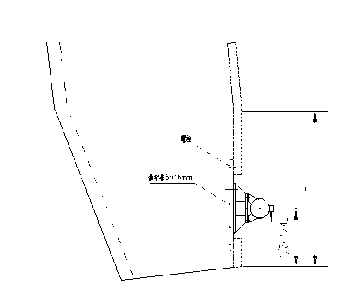

圖（1）
3、安裝與調試、使用與維護
a、倉壁振動器一般安裝在料倉下部沿倉高1/4處。（圖1）
b、若非鋼制料倉或有加強筋不易振動的料倉，應在倉內鋪設振動板，將倉壁振動器焊接在振動板上，并一起緊固在料倉上，振動電機的底部螺栓緊固，每個螺母下彈墊，振動電機運轉初期，由于螺母、螺栓、底座平面間的磨合，會減少緊固力，出現小的松動，故運轉初期應將電機的底腳螺栓多次擰緊，開始時每天緊固，兩周后每周檢查緊固。
c、（1）、振動電機應安裝在振動機械上。
（2）、按激振力的調整要求調整好激振力。
（3）、正確接通電源，檢查接地。觀察電機轉向是否與要求相符，否則換接線相序可改變轉向。
（4）、振動電機運轉中發現有不正常的響聲應停機檢查，不得投入運行。
（5）、電機累積運行100小時內為初運行時期，在此期間，應注意對電機工作情況，同時每班應對底腳螺栓緊固。
（6）、電機工作電流不能過銘牌額定值，電控系統應有保護裝置。
d、（1）、振動電機的使用環境應保持干燥，電機表面保持清潔。
（2）、當電機熱保護及短路保護連續發生動作時，應查明故障來自電機，還是超負荷或保護裝置設定值太低，方可投入運行。
（3）、應使振動電機在運行過程中有良好的潤滑，一般振動電機在運行1600小時左右，即應補充或換潤滑脂，運行中發現軸承過熱或潤滑脂變質時，應提前換潤滑脂，換潤滑脂時，應先清洗舊的潤滑脂，并用汽油洗凈軸承及軸承蓋的油槽，然后將二硫化鉬2#潤滑脂填充軸承內外圈之間空腔的1/2（對2）或2/3（對4、6、8）。
（4）、當2電機累積運行時間過5000小時，4、6、8電機累積運行時間過10000小時后，應對軸承進行檢查。如已損壞，應換舊軸承。
（5）、電機停放半年或較長時間后，使用前應測量定子線圈緣電阻，用500V兆歐表測量時，絕緣電阻應大于1兆歐。
技術參數
|
型號
|
電壓
V
|
功率
kw
|
適合倉閉厚
mm
|
倉錐部容量
m3
|
激振力
Kg
|
振頻
HZ
|
振幅
mm
|
|
ZFB-3
|
380
|
0.09
|
2-3
|
0.5
|
100
|
50
|
1.5
|
|
ZFB-4
|
0.18
|
3-4
|
1
|
200
|
1.5
|
|
ZFB-5
|
0.25
|
4-5
|
3
|
300
|
2
|
|
ZFB-6
|
0.4
|
5-6
|
10
|
500
|
2
|
|
ZFB-8
|
0.55
|
6-8
|
15
|
800
|
3
|
|
ZFB-9
|
0.75
|
8-10
|
20
|
1000
|
4
|
|
ZFB-12
|
11
|
9-12
|
50
|
2000
|
4
|
|
ZFB-15
|
1.5
|
10-13
|
50
|
2000
|
4
|
|
ZFB-20
|
2.2
|
13-25
|
150
|
3000
|
5
|
|
ZFB-30
|
3.7
|
25-40
|
200
|
5000
|
5
|

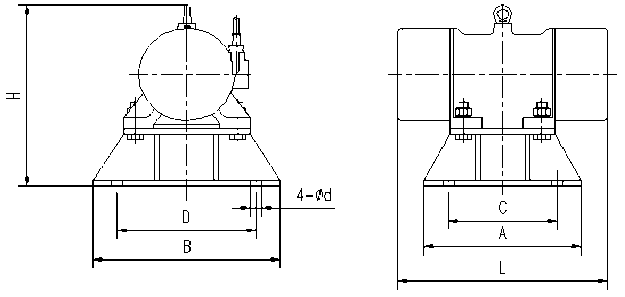

外部尺寸
|
型號
|
ZFB-3
|
ZFB-4
|
ZFB-5
|
ZFB-6
|
ZFB-8
|
ZFB-9
|
ZFB-12
|
ZFB-15
|
ZFB-20
|
ZFB-30
|
|
L
|
235
|
240
|
270
|
280
|
345
|
348
|
500
|
510
|
520
|
560
|
|
A
|
236
|
236
|
250
|
260
|
305
|
310
|
360
|
360
|
440
|
400
|
|
B
|
280
|
280
|
300
|
210
|
350
|
360
|
410
|
420
|
460
|
520
|
|
H
|
235
|
235
|
220
|
255
|
275
|
285
|
330
|
330
|
370
|
440
|
|
C
|
206
|
206
|
220
|
230
|
265
|
270
|
310
|
310
|
380
|
340
|
|
D
|
250
|
250
|
270
|
280
|
310
|
320
|
360
|
360
|
400
|
440
|
|
φ
|
10
|
10
|
14
|
14
|
18
|
20
|
22
|
22
|
34
|
34
|
